Comment fonctionne un opérateur de porte d’ascenseur et quand devez-vous le réparer ou le remplacer ?

Un opérateur de porte d’ascenseur fait partie de ces composants que personne ne remarque jusqu’à ce qu’il cesse de fonctionner. Les conducteurs s'attendent à ce que les portes s'ouvrent dès l'arrivée de la voiture et se ferment en douceur quelques secondes plus tard sans pincer un manchon ou une roue de la poussette. Derrière cette expérience simple se cache un système de moteurs, de courroies, de rouleaux et de capteurs de précision qui doit effectuer des milliers de cycles par jour sans faute. Cet article explique ce que fait réellement un opérateur de porte d'ascenseur, les différents types disponibles, comment repérer les problèmes avant qu'ils ne se transforment en panne et ce qu'il faut prendre en compte lorsqu'il est temps d'en réparer ou de remplacer un.

Que fait réellement un opérateur de porte d’ascenseur ?

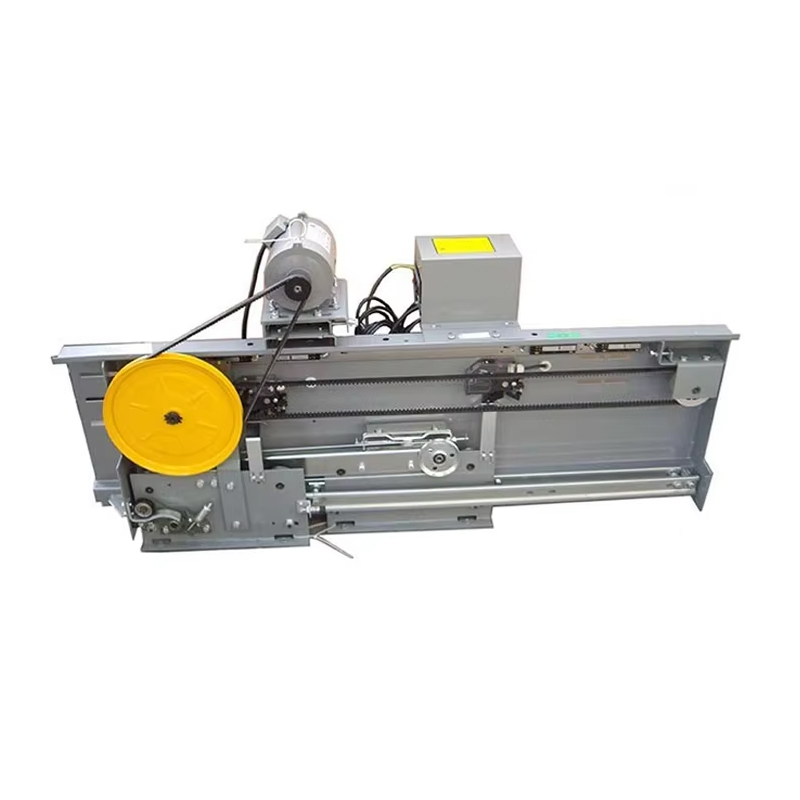

Le opérateur de porte d'ascenseur est l'ensemble mécanique et électronique responsable de l'ouverture et de la fermeture de la porte de la cabine (la porte fixée à la cabine de l'ascenseur) et de la porte palière (la porte à chaque palier) dans un mouvement coordonné. Lorsque l'ascenseur arrive à un étage, l'opérateur de porte reçoit un signal du contrôleur, engage un mécanisme motorisé et déplace la porte de la cabine, qui à son tour ouvre la porte palière via un dispositif de couplage appelé palette et rouleau, ou système d'embrayage. Le même processus se produit en sens inverse lorsque les portes se ferment.

Au-delà de la simple ouverture et fermeture, l'opérateur de porte gère également le temps d'arrêt (durée pendant laquelle les portes restent ouvertes), la réouverture en réponse à une obstruction et l'ajustement de la vitesse en fonction de la charge ou du modèle d'utilisation. Les opérateurs de porte modernes sont intégrés à des bords de sécurité, des barrières immatérielles infrarouges et des capteurs de mouvement, qui renvoient tous des informations à l'opérateur afin qu'il puisse réagir instantanément si quelque chose ou quelqu'un se trouve dans l'embrasure de la porte.

Principaux types d'opérateurs de portes d'ascenseur

Les opérateurs de portes ont considérablement évolué au fil des décennies, passant de liaisons purement mécaniques à des systèmes entièrement numériques en boucle fermée. Comprendre les différences aide les propriétaires de bâtiments et les techniciens à savoir avec quoi ils travaillent et quelles voies de mise à niveau existent.

Opérateurs à moteur AC

Lese are older-generation operators that rely on an AC motor combined with a mechanical cam or linkage system to control the door's speed profile. They are reliable and relatively simple, but they offer limited flexibility in adjusting opening and closing speeds, and they tend to be noisier than newer alternatives.

Opérateurs VVVF (Variable Tension Variable Fréquence)

Les opérateurs de porte VVVF utilisent un entraînement à fréquence variable pour contrôler la vitesse du moteur électroniquement plutôt que mécaniquement. Cela permet une accélération et une décélération plus douces, un fonctionnement plus silencieux et des courbes de vitesse programmables qui peuvent être ajustées pour différents poids de porte et largeurs d'ouverture. La plupart des ascenseurs installés au cours des quinze dernières années utilisent ce type d'opérateur.

Opérateurs de portes à moteur linéaire

Les opérateurs à moteur linéaire éliminent entièrement les courroies et les poulies, en utilisant un moteur à induction linéaire pour entraîner directement les panneaux de porte. Cette conception réduit l'usure mécanique, diminue les besoins de maintenance et offre un contrôle extrêmement précis du mouvement des portes, ce qui en fait un choix populaire dans les bâtiments à fort trafic tels que les hôpitaux et les tours de bureaux.

Composants clés à l'intérieur d'un système d'opérateur de porte

Un opérateur de porte n’est pas une pièce unique mais un assemblage de composants fonctionnant ensemble. Connaître chaque élément facilite grandement le diagnostic des problèmes lorsque quelque chose ne va pas.

Signes courants d’un opérateur de porte défaillant

Les problèmes d’opérateur de porte apparaissent rarement de nulle part. Il existe presque toujours des signes avant-coureurs qui, s’ils sont détectés à temps, peuvent empêcher une panne complète du système ou un arrêt imprévu de l’ascenseur.

• Portes qui s'ouvrent ou se ferment sensiblement plus lentement ou plus rapidement que d'habitude
• Bruits de grincement, de grincement ou de cliquetis pendant le mouvement de la porte
• Portes qui rebondissent, hésitent ou calent en cours de route
• Portes qui ne se ferment pas complètement, déclenchant des cycles de réouverture répétés
• Usure visible des courroies, des rouleaux ou du rail de porte
• Codes d'erreur sur le contrôleur liés au délai d'attente de la porte ou aux limites de couple

Si l’un de ces symptômes apparaît, il vaut la peine de planifier une inspection rapidement. Les problèmes liés aux portes sont parmi les causes les plus courantes de coincement des ascenseurs et de temps d'arrêt imprévus. Une attention précoce est donc payante à la fois en termes de sécurité et en coûts de réparation évités.

Maintenance de routine qui prolonge la durée de vie de l'opérateur

Comme tout système mécanique soumis à une utilisation constante, un opérateur de porte bénéficie énormément d’une routine d’entretien cohérente. La plupart des fabricants recommandent une combinaison d'inspections visuelles, de lubrification et de contrôles d'étalonnage effectués sur une base mensuelle ou trimestrielle en fonction du volume d'utilisation.

• Inspectez et lubrifiez les rouleaux, les rails et les charnières de la porte pour éviter l'accumulation de friction
• Vérifiez la tension des courroies et remplacez les courroies présentant des fissures ou des effilochages.
• Testez les capteurs de bord de sécurité et de barrière immatérielle pour une détection précise des obstacles
• Vérifiez que le timing d'ouverture et de fermeture des portes correspond aux exigences du code et aux besoins d'utilisation du bâtiment.
• Nettoyez la poussière et les débris de la chenille et du mécanisme d'embrayage, qui peuvent interférer avec un accouplement fluide.
• Confirmez que le micrologiciel et les paramètres du contrôleur sont à jour si l'opérateur utilise un lecteur numérique

Les bâtiments à fort trafic de passagers, tels que les tours résidentielles ou les centres de transit, devraient se tourner vers la fin la plus fréquente du programme de maintenance, car les cycles de porte s'accumulent plus rapidement et exercent davantage de pression sur les pièces mobiles.

Réparation ou remplacement : comment décider

Lorsqu'un opérateur de porte commence à présenter des problèmes constants, les propriétaires d'immeubles doivent choisir entre réparer l'unité existante ou la remplacer entièrement par un système moderne. Plusieurs facteurs devraient guider cette décision.

L’âge est souvent le facteur le plus important. Les opérateurs âgés de plus de quinze à vingt ans utilisent fréquemment des composants difficiles à trouver et les pièces de rechange peuvent être abandonnées par le fabricant. Dans ces cas, une mise à niveau complète de l'opérateur, parfois associée à une modernisation plus large du système de porte, a tendance à être plus rentable au fil du temps que de réparer continuellement une unité vieillissante.

La fréquence des pannes est un autre indicateur clé. Si un bâtiment nécessite un entretien lié aux portes plus de quelques fois par an, le coût cumulé des réparations, combiné aux inconvénients des temps d'arrêt, dépasse généralement le coût initial d'un nouvel opérateur. De plus, les nouveaux opérateurs de moteurs VVVF et linéaires consomment moins d'énergie et fonctionnent plus silencieusement, ce qui peut améliorer la satisfaction des locataires et réduire les coûts d'exploitation à long terme, même au-delà des économies de maintenance.

Choisir le bon opérateur de porte pour un bâtiment

Tous les bâtiments n’ont pas les mêmes besoins en matière d’opérateur de porte. Choisir le bon type implique d’équilibrer le volume de trafic, la taille et le poids de la porte, la tolérance au bruit et le budget.

Travailler avec un entrepreneur en ascenseurs qui comprend les schémas de circulation spécifiques et les dimensions des portes d'un bâtiment contribuera à garantir que l'opérateur choisi ne soit ni sous-alimenté pour le travail, ni inutilement coûteux pour la demande réelle.

Réflexions finales sur le bon fonctionnement des portes

Le elevator door operator may be a small part of the overall elevator system, but it has an outsized impact on rider experience and safety. A well-maintained operator opens and closes quietly, reliably, and safely thousands of times a day, while a neglected one becomes a frequent source of complaints, entrapments, and costly emergency repairs. Regular inspection, timely part replacement, and choosing the right operator type for a building's specific traffic demands are the three pillars that keep this often-overlooked component running the way it should.
